هفت تیکه قفل دریل رادیال چینی ZJ

از صفر تا صد قفل دریل رادیال چینی zj

در این مقاله قصد داریم اجزای مختلف قفل دریل رادیال را معرفی کرده و نحوه کارکرد هر قسمت را توضیح دهیم .همچنین مشکلات قسمت های مختلف قفل یا ترمز دریل رادیال چین و چک را مورد بررسی قرار خواهیم داد.



رفع مشکلات قفل های دریل رادیال

برای رفع مشکلات مربوط به ترمز ها یا قفل های رادیال های چینی با ما همراه باشید.

برای این منظور بهتر است ابتدا قفل دریل  رادیال و اجزای مختلف آن را شناسایی نمود.

تعمیر و تامین قطعات یدکی دریل رادیال

فرجاد : 09127612916

همه چیز در مورد قفل دریل رادیال چینی

دریل های رادیال بیشتر جهت انجام عملیات سوراخکاری وقلاویز کاری در صنعت مورد استفاده قرار می گیرند برای آنکه یک دریل رادیال بتواند دقت لازم در ماشینکاری را داشته باشد باید از پارامترهای لازم در طراحی و ساخت بهره برده باشد .

یکی از مهمترین قسمت های دریل های رادیال قفل یا ترمزهای ماشین است .

دریل های رادیال بسته به سایز و نوع کارکرد آنها از طراحی متنوعی برخوردارند.

دریل های رادیال از چه قسمتهایی قفل می شوند؟

معمولا دریل رادیال از سه قسمت قفل یا ترمز می شوند که عبارتند از :

1-قفل ستون

2-قفل بازو

3- قفل کالسکه یا هد استوک

تعمیر و تامین قطعات یدکی دریل رادیال

فرجاد : 09127612916

که در این مقاله به توضیح هر کدام از آنها خواهیم پرداخت

قفل دریل رادیال چینی از چه قسمت هایی تشکیل شده است ؟

در دریل رادیال چینی که به نام چین وچک نیز شناخته می شوند و با برند ZJ در بازار ارائه می شوند جهت انجام قفل ستون ،کالسکه وبازو  از مکانیزم هیدرو مکانیکی بهره جسته .

و از قسمتهای زیر تشکیل شده است :

- فرمان الکتریکال

- پمپ هیدرولیک

- شیربرقی

- جک هیدرولیک

- سیستم قفل مکانیکی







قفل یا ترمز دریل رادیال چینی چگونه کار می کند؟

در این نوع از دریل های چینی با فرمان الکتریکی که توسط اپراتور صادر می شود یک پمپ هیدرولیکی

روشن شده و کار فشار سازی روغن را انجام میدهد همزمان با آن شیر برقی مربط به مسیر قفل فعال شده و روغن هیدرولیک می تواند جک هیدرولیکی قفل ها را تحریک  کند با تحریک جک قسمتهای مکانیکی عمل کرده و قفل ها را باز یا بسته می کند .



تعمیر و تامین قطعات یدکی دریل رادیال

فرجاد 09127612916

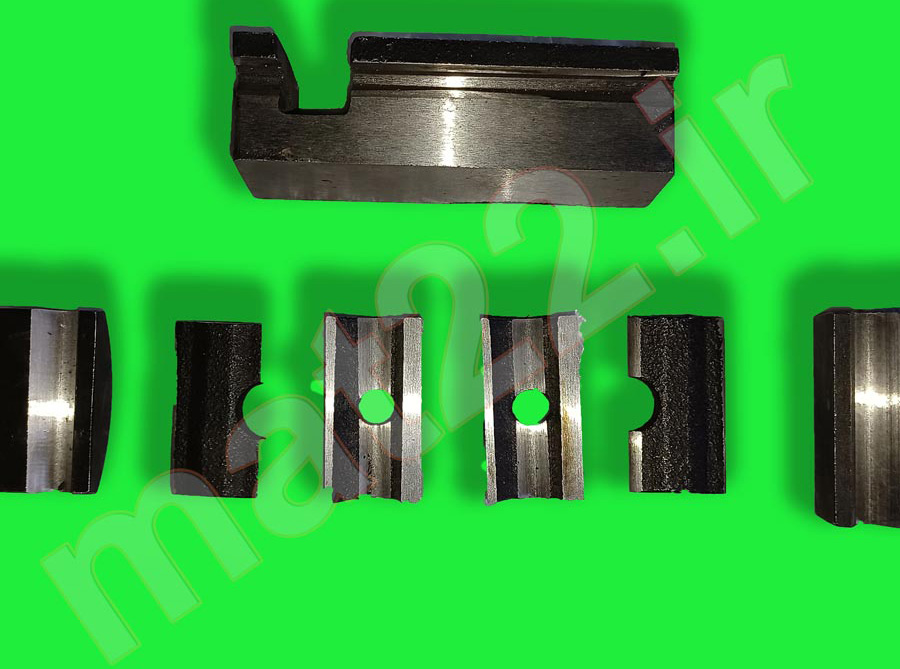

لقمه یا هفت تیکه قفل دریل رادیال چینی

از مهمترین قسمت های قفل مکانیکی دریل رادیال چینی می توان به هفت تیکه اشاره کرد .

هفت تیکه در واقع به قطعاتی گفته می شود که کارمکانیکی  اهرم قفل را انجام می دهند .

هفت تیکه قفل رادیال چینی از دو عدد تیغه ،دوعدد تکیه گاه داخلی، دو عدد تکیه گاه خارجی و یک عدد گوه تشکیل شده است .



تعمیر و تامین قطعات یدکی دریل رادیال

فرجاد : 09127612916

ستون دریل رادیال چینی چگونه قفل می شود؟

1- قفل ستون

ستون دریل رادیال بر روی میز اصلی یا بدنه نصب شده و می تواند حول محور خود بچرخد .

چرخش ستون این امکان را به اپراتور می دهد تا در محدوده شعاع بازوی دریل، دامنه وسیعی را جهت ماشینکاری پوشش دهد.

ستون دریل رادیال توسط چند رولر بیرینگ و کف گرد حول محور خود دوران می کند.

هنگامی که اپراتور تنظیم لازم جهت انجام عملیات سوراخکاری را انجام داد باید بتواند ستون را درجای مناسب قفل کرده تا از لرزش مته حین سوراخکاری جلوگیری شود.

بنابرین کیفیت قفل ستون در دریل رادیال از اهمیت بالایی برخوردار است.





تعمیر و تامین قطعات یدکی دریل رادیال

فرجاد : 09127612916

دلیل لرزش دریل رادیال زیر بار

چنانچه قفل ستون کارکرد صحیح خود را از دست بدهد ممکن است نتواند از لغزش ابزار جلوگیری کند یا در حین عملیات ماشینکاری ستون را آزاد نموده وباعث بروز خطا درماشینکاری شود.

هنگامی که قفل بسته می شود با ید بتواند ستون را ثابت نگه داشته وتا مادامیکه فرمان باز صادر نشده بسته بماند همچنین در هنگام ماشین کاری ستون به هیچ عنوان  نباید بلغزد یا جابجا شود.





علائم خرابی قفل ستون دریل رادیال

از علائم فرسودگی یا خرابی هفت تیکه میتوان به موارد زیر اشاره کرد

• ضعیف بودن قفل ستون
• لغزش و لرزش بازوی دریل رادیال
• عدم دوران نرم و روان ستون در هنگام آزادی قفل
• آزاد شدن قفل ستون حین عملیات سوراخکاری

روش تست قفل ستون دریل رادیال

برای تست صحت کارکرد قفل ستون دریل رادیال چین وچک ( Z3050) بازو 160می توانید به روش زیر عمل کنید

ابتدا ستون را قفل کنید سعی کنید به کمک دست نیروی معادل 1568N به انتهای بازوی دریل اعمال کنید در این حالت ستون نباید حرکت کند .

حالا قفل ستون را آزاد کنید در این حالت ستون باید بتواند با نیروی معادل 29N دوران کند.

بار دیگر ستون را قفل کنید و اجازه دهید حداقل 24 ساعت در همین وضعیت باقی بماند پس از آن مانند حالت اول به بازو نیرو اعمال کنید چنانچه ستون حرکت نکند قفل پایداری خود را حفظ کرده و درست کار می کند.

اگر از تست های بالا نتیجه خوبی نگرفتید باید گفت قفل ستون دریل رادیال شما وضعیت خوبی ندارد و نیاز به سرویس دارد .

تعمیر و تامین قطعات یدکی دریل رادیال

فرجاد : 09127612916

بررسی قفل بازو دریل رادیال چینی برند ZJ

2- قفل بازو

بازو به قسمتی از دریل رادیال گفته می شود که روی ستون نصب شده و امکان حرکت عمودی روی ستون و تنظیم ارتفاع را دارد .

بازو حامل کاسکه یا هد استوک است و کالسکه می تواند در راستای افقی روی بازو حرکت کند.

در دریل رادیال چینی ،بازو به کمک یک قفل هیدرو مکانیکی بر روی ستون قفل (Clamping) می شود.



تعمیر و تامین قطعات یدکی دریل رادیال

فرجاد : 09127612916

عملکرد درست قفل بازو در دریل رادیال از اهمیت ویژه ای برخوردار است واین مساله اگر نادیده گرفته شود موجب وارد شدن خسارت شدید و جبران ناپذیر به ستون و سایر اجزای ماشین خواهد شد.

در زیر ما نحوه عملکرد صحیح قفل بازو را توضیح خواهیم داد .

هنگامی که اپراتور قصد تنظیم ارتفاع مته از قطعه کار را دارد با فرمان الکتریکی اقدام به انجام این کار می کند.

در این حالت ابتدا پمپ هیدرولیک روشن شده وجک هیدرولیکی قفل را تحریک می کند با تحریک جک اجزای مکانیکی که شامل هفت تیکه و اهرم های مکانیکی است قفل بازو را آزاد میکند پس از اینکه قفل کاملا آزاد شد یک میکروسویچ باز بودن کامل قفل را تشخیص داده و فرمان حرکت بازوبه سمت بالا یا پایین را می دهد با این فرمان موتور بالابر روشن شده و بازو در راستای عمودی حرکت می کند .

هنگامی که اپراتور دست خود را از روی شستی فرمان بر می دارد ، پس از حدود 3 ثانیه  به صورت اتوماتیک وبدون دخالت اپراتور، سیستم اقدام به قفل کردن مجدد بازو خواهد کرد .

و اما نکته تاخیر 3 ثانیه در فرمان قفل بازو در این است که سیستم ،زمانی را برای اپراتور در نظر گرفته تا قبل از قفل کردن بازو بتواند ارتفاع را به میزان دلخواه تنظیم نموده و در صورتی که اپراتور حرکت در راستای بالا یا پایین را متوقف کند فرمان قفل را صادر نماید چنانچه این زمان بندی دچار مشکل شود در عملکرد صحیح قفل اختلال بوجود آمده و باعث فرسودگی ماشین خواهد شد.

نصب خط کش و نشانگر دیجیتال بر روی ماشین های صنعتی

برای اطلاع از قیمت خط کش دیجیتال و لوازم مورد نیاز برای نصب با شماره  02166393900  تماس بگیرید و برای بررسی مسائل فنی با مهندس سمنانی 09121473023 تماس بگیرید.

نکات مهم قفل بازو دریل رادیال چینی

در مورد قفل بازو در دریل رادیال چینی ZJ  باید چند نکته را مد نظر داشت .

اول آنکه بازو نباید بلافاصله پس از فرمان شروع به حرکت کند بلکه چند ثانیه طول می کشد تا قفل آزاد شود پس اگر که بازوی دستگاه شما به محض فشردن شستی حرکت می کند معنی آن اینست که قفل بازو درست کار نمی کند در این حالت اگر بازو، با وجود بسته بودن قفل شروع به حرکت کند سطح ستون و گیربکس بالا بر آسیب خواهند دید وچنانچه قفل، باز مانده باشد بازوی دستگاه حین عملیات ماشین کار خواهد لرزید.

دوم آنکه قفل بازوی دریل رادیال چینی  دارای تنظیمات دقیق و حساسی است که اگر رعایت نشود اجزای ستون و قفل فرسوده خواهد شد و قفل عملکرد درستی نخواهد داشت.

سوم انکه در دریل رادیال های چینی روغنکاری سطح ستون توسط سیستم قفل انجام می شود .چنانچه این سیستم به درستی عمل نکند و سطح ستون به خوبی روغن کاری نشود باعث آسیب دیدن ستون در دراز مدت خواهد شد.

تعمیر و تامین قطعات یدکی دریل رادیال

فرجاد : 09127612916

بررسی قفل کالسکه یا قفل هداستوک دریل رادیال چینی

3- قفل کالسکه یا هد استوک

کالسکه یا هد استوک دریل رادیال بر روی بازو نصب شده و امکان جابجایی محور اسپیندل در راستای افقی را فراهم می کند.

پس از آنکه اپراتور مکان مورد نظر خود را تنظیم کرد باید کالسکه بر روی بازو قفل شود تا امکان ماشینکاری دقیق را فراهم نماید.

در دریل رادیال چین و چک قفل هد استوک همانند قفل بازو و قفل ستون از ساختار مشابهی برخوردار است و توسط جک هیدرولیکی تحریک می شود .

اجزای مکانیکی قفل هد استوک نیز از هفت تیکه و اهرم های مشابهی تشکیل شده است.



تعمیر و تامین قطعات یدکی دریل رادیال

فرجاد : 09127612916

هنگامی که جک توسط پمپ هیدرولیک تحریک می شود هفت تیکه یا لقمه های قفل ،کالسکه را بر روی بازو چفت می کنند و تا مادامی که فرمان باز شدن صادر نشود قفل باید حالت پایدار داشته باشد و رها نشود.

دلیل لرزش کلگی یا کالسکه دریل رادیال چینی در هنگام سوراخکاری

قفل هد استوک در دریل رادیال یکی از مهمترین قسمت های ماشین محسوب می شود .به طوری که اختلال در عملکرد این قفل امکان کار دقیق و راحت را از اپراتور می گیرد و زمان ماشینکاری را افزایش می دهد.

چنانچه قفل کالسکه نتواند به خوبی عمل کند امکان ماشین کاری دقیق وجود ندارد .یک قفل ضعیف و نیم بند نمی تواند پایداری اسپیندل را در سوراخکاری تضمین کند بنابرین هداستوک هنگام ماشین کاری شروع به لرزش خواهد کرد .

در دریل های رادیال چینی قفل کلگی یا کاسکه از تنظیمات دقیق و حساسی برخوردار است و چنانچه این تنظیمات به درستی انجام نشود حرکت کاسکه بر روی بازو به سختی انجام می شود و یا قفل به خوبی عمل نمی کند همچنین ممکن است حین عملیات سوراخکاری قفل آزاد شود . علاوه بر تنظیمات در این بخش فرسودگی قطعات و لقمه های قفل نیز می تواند باعث بروز مشکل در  کار ماشین شود .



تست عملکرد صحیح قفل هداستوک یا کالسکه  دریل رادیال چینی

در این قسمت قصد داریم شما را با روش تست قفل هد استوک آشنا کنیم تا از عملکرد درست قفل کاسکه دریل رادیال خود مطمئن شوید پس در ادامه مقاله با ما باشید.

ابتدا برای چند ثانیه شستی قفل را فشار دهید تا قفل عمل کند توجه کنید هنگامی که قفل کاسکه بسته می شود نوک مرغک یا مته نباید منحرف شود چنانچه با باز و بسته شدن قفل سر مته یا مرغک منحرف شود باید گفت قفل رادیال شما به سرویس نیاز دارد .

پس از اینکه قفل کالسکه بسته شد به هندویل یا فلکه روی کاسکه نیرو اعمال کنید و سعی کنید آنرا حرکت دهید چنانچه قفل کالسکه دریل شما درست عمل کرده باشد با نیروی معادل 392N  نباید جابجا شود.

حالا قفل کالسکه را آزاد کنید در این حالت کاسکه باید بتواند با نیروی معادل 58N  به راحتی و نرم و روان جابجا شود این تست را حد اقل در سه نقطه از طول بازوتکرار کنید .اگر این تست در قسمت اول ،وسط و انتهای بازو با هم متفاوت بود باید گفت دستگاه شما فرسوده شده و نیاز به سرویس دارد .

 در آخرکالسکه را قفل کنید و اجازه دهید حداقل 24 ساعت در همان وضعیت باقی بماند پس از آن مانند حالت اول به هندویل نیرو اعمال کنید اگر کاسکه جابجا نشد می توان گفت قفل کالسکه دریل شما از پایداری خوبی برخوردار است .در غیر اینصورت باید برای تعمیر ماشین خود اقدام کنید.

بهتر است این تست را در سه نقطه از طول بازو تکرار کنید .

تعمیر و تامین قطعات یدکی دریل رادیال

فرجاد : 09127612916



فروش قطعات یدکی دریل رادیال چینی

 برای تهیه قطعات یدکی دریل رادیال چینی با ما تماس بگیرید

تعمیر و تامین قطعات یدکی دریل رادیال

فرجاد : 09127612916



برای بررسی مشکلات فنی دریل رادیال خود با کارشناسان فنی ما تماس بگیرید

نصب خط کش و نشانگر دیجیتال بر روی ماشین های صنعتی

برای اطلاع از قیمت خط کش دیجیتال و لوازم مورد نیاز برای نصب با شماره  02166393900  تماس بگیرید و برای بررسی مسائل فنی با مهندس سمنانی 09121473023 تماس بگیرید.

تعمیر دریل رادیال چین و چک ZJ

تیم فنی ما به صورت تخصصی و فنی مهندسی  بر روی تعمیر دریل چینی با برند ZJ  کار می کنند وبه روش های کاملا حرفه ای مشکلات دریل رادیال  اعم از برق ,مکانیک,هیدرولیک را بررسی نموده و مطابق با ساختار اولیه کارخانه مشکل دریل رادیال را رفع می کنند.

همچنین ما امکان اورهال و باز سازی کامل دریل رادیال ZJ  در کارگاه خود را داریم .
