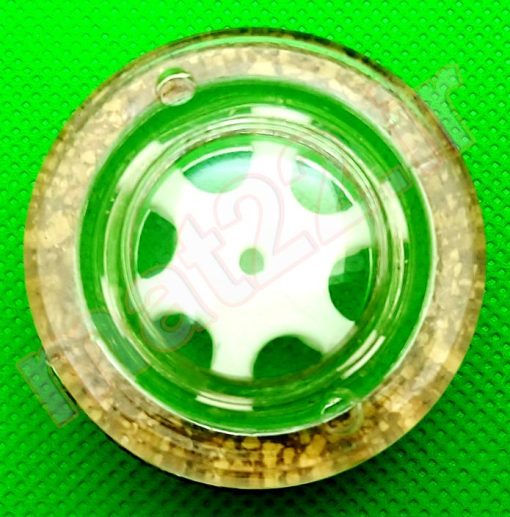

شیشه روغن نمای تراش تبریز TN50

همه چیز در مورد روغن کاری ماشین تراش

برای اینکه بدانید ماشین تراش چگونه روانکاری می شود یا پمپ روغن دستگاه تراش کجا نصب شده تا پایان این مقاله با ما همرا باشید.

قطعات یدکی دستگاه تراش تبریز TN50

دلایل فرسودگی ماشین های تراش

ماشین های صنعتی به واسطه حرکت و دوران قطعات مکانیکی دچار فرسودگی و خرابی خواهند شد .بیشترین مقدار فرسودگی در قطعات مکانیکی بدلیل بالا رفتن اصطکاک و عدم روانکاری درست به وجود خواهند آمد .البته عواملی مثل نوع متریالی که ماشین کاری می کنید مانند چدن می تواند فرسودگی ماشین را افزایش دهد.

همچنین استفاده از هوای فشرده برای نظافت ماشین به جای قلم مو و دستمال تنظیف می توانداز عوامل موثر در استهلاک بالای ماشین باشد.

فروش قطعات وتامین ابزار جانبی ماشین های تبریز

فرجاد : 09127612916

جهت بررسی مشکل ماشین تراش و مشاوره فنی با ما تماس بگیرید

مبارکی : 09124175762

دفتر فنی: 02166394512

چگونه طول عمر دستگاه تراش را افزایش دهیم ؟

سرویس دوره ای طبق توصیه کمپانی سازنده و تعمیر به موقع ماشین توسط سرویس کار مجرب می تواند طول عمر دستگاه شما را به طور چشم گیری افزایش داده و از فرسودگی ماشین جلوگیری کند.

گریس و روغن نقش بسزایی در کاهش اصطکاک و در نتیجه دوام عمر ماشین ها بازی می کنند.

بنابراین انتخاب نوع گریس و روغن یا روان کننده های مناسب جهت بالا بردن طول عمر ماشین ها از اهمیت ویژه ای برخوردار است.

بیشتر روغن ها پایه نفتی داشته و از مواد آلی تهیه می شوند .

ویسکوزیته یا گرانروی روغن توسط شرکت های تولید کننده  بر اساس نوع مصرف و شرایط محیطی در رده بندی های متنوعی تولید می شودو هر کدام برای شرایط خاصی مصرف می گردد که شما باید بر اساس نوع مصرف و توصیه شرکت سازنده ماشین خود اقدام به تهیه  روغن نمایید .

جهت بررسی مشکل ماشین تراش و مشاوره فنی با ما تماس بگیرید

مبارکی : 09124175762

دفتر فنی: 02166394512

در دستگاه تراش تبریز چه قسمت هایی باید روغن کاری شود ؟

در دستگاه تراش تبریز روانکاری قطعات به صورت دستی و اتوماتیک انجام می شود .در روش دستی ،به کمک پمپ یا روغندان قسمت های مشخص شده بر روی دستگاه که مجهز به ساچمه و فنر می باشد روغن کاری می شود. این قسمت ها روی نقشه راهنمای ماشین مشخص شده .

گیربکس ها و اجزای آنها در تراش تبریز توسط پمپ روغن و به صورت اتوماتیک روغنکاری می شود.

فروش قطعات وتامین ابزار جانبی ماشین های تبریز

فرجاد : 09127612916

جهت بررسی مشکل ماشین تراش و مشاوره فنی با ما تماس بگیرید

مبارکی : 09124175762

دفتر فنی: 02166394512

روغن مناسب برای گیربکس تراش تبریز

گاهی برای افراد این سوال پیش می آید که :چه روغنی داخل گیربکس دستگاه تراش بریزیم؟

برای گیربکس هایی که دارای پمپ روغن می باشند بهتر است از روغن با ویسکوزیته یا گرانروی 30 تا 40 استفاده کنید این موضوع به منطقه جغرافیایی شما هم بستگی دارد مثلا در جنوب که هوا عموما گرم است می توان از روغن 40 استفاده کرد و در مناطق سردسیر از روغن 30 استفاده کنید . روغن بهران درفش 32 برای این مورد مناسب است.

در قسمتهایی از ماشین که به صورت دستی روغن کاری می شوند می توانید از روغن با ویسکوزیته بالا استفاده کنید .

روغن بهران مقاوم 68 برای روانکاری این قسمتها و ریل ها مناسب است.

سیستم روغن کاری دستگاه تراش



پمپ های اتوماتیک روغنکاری، نیروی حرکتی خود را از گیربکس گرفته و روغن را در مسیرهای که به این منظور طراحی شده به گردش می اندازد.

روغن پس از پمپاژ در این مسیرها دارای سیکل بسته بوده و مجددا به تانک روغن باز می گردد.

در دستگاه تراش تبریز تانک روغن در واقع قسمتی از گیربکس خواهد بود و روغن داخل محفظه گیربکس به چرخش در می آید.

فروش قطعات وتامین ابزار جانبی ماشین های تبریز

فرجاد : 09127612916

جهت بررسی مشکل ماشین تراش و مشاوره فنی با ما تماس بگیرید

مبارکی : 09124175762

دفتر فنی: 02166394512

بازدید و کنترل روغنکاری تراش تبریز

در ماشین تراش تبریزبرای آنکه سطح روغن مورد نیاز در گیربکس همواره کنترل شود از چشمی روغن نما استفاده می شود .

روغن نما یا ساید گلاس در واقع یک دریچه بازدید است که دو کاربرد عمده دارد.

اول آنکه میزان سطح روغن گیربکس را می توان کنترل کرد و دوم اینکه میتوان از گردش روغن توسط پمپ روغن ،اطمینان حاصل کرد.

بعضی از روغن نماها که فقط برای کنترل سطح روغن طراحی شده است در نقطه ی خاصی از گیربکس نصب می شوند و باید دقت کرد همواره سطح روغن کمی بیش از نیمه آن باشد .

اطمینان از صحت کارکرد پمپ روغن در ماشین های تراش بسیار مهم است . از کار افتادن پمپ روغن منجر به بروز خسارت های سنگینی به ماشین های تراش خواهد شد .گاهی ممکن است پمپ روغن به هر دلیلی نتواند روغن را در مسیرهای خود به جریان بیاندازد.در دستگاه تراش تبریزبرای کنترل سلامت پمپ روغن از چشمی های ویژه ای بدین منظور استفاده شده است.هنگامی که پمپ روغن شروع به پمپاژ روغن می کند چشمی یا ساید گلاس جریان روغن را نشان میدهد و به محض توقف حرکت گیربکس یا از کار افتادن پمپ روغن میتوان توقف جریان روغن را مشاهده کرد.

در این نوع از ساید گلاس ها فقط هنگام کار کردن ماشین می توانید روغن را مشاهده کنید ولی در ساید گلاس هایی که جهت کنترل سطح روغن نصب شده اند همواره باید روغن رویت شود.

فروش قطعات وتامین ابزار جانبی ماشین های تبریز

فرجاد : 09127612916

اهمیت بازدید و کنترل سیستم روغنکاری تراش تبریز

با توجه به قیمت بالای قطعات یدکی و یا  بیرینگ های گلویی دستگاه تراش تبریزبهتر است مساله روغن کاری دستگاه همواره جدی گرفته شود .

 چنانچه ساید گلاس یا چشمی روغن بدلیل کثیفی مات و یامخدوش شده باشد با ید دراولین زمان اقدام به تعویض آن نمایید تا بتوان سیستم روغنکاری ماشین را کنترل کرد زیرا خشک کار کردن گیربکس و یا سایر اجزای مکانیکی باعث فرسودگی ماشین و بروز خسارت های سنگین خواهد شد.



جهت بررسی مشکل ماشین تراش و مشاوره فنی با ما تماس بگیرید

مبارکی : 09124175762

دفتر فنی: 02166394512

روغن نما یا ساید گلاس ها در دستگاه تراش تبریز

فروش قطعات وتامین ابزار جانبی ماشین های تبریز

فرجاد : 09127612916

روغن نما یا چشمی روغن در قسمتهای مختلف تراش تبریز نصب شده اند که کنترل همه آنها مهم بوده و مرتب باید بازدید شوند.

ما در این مقاله به صورت مصور چشمی های مهم روغنکاری در تراش تبریز را توضیح خواهیم داد امید است با این کار کمکی به کاهش فرسودگی ماشین تراش شما کرده باشیم

پس تا پایان مقاله با ما همراه باشید.

کدام قسمتهای تراش تبریز دارای پمپ روغن است؟

جهت نگهداری درست از  ماشین تراش تبریز سه گیربکس مهم وجود دارد که میزان سطح روغن و گردش روغن در آنها طبق برنامه زمان بندی شده ای  باید کنترل شود.

گردش روغن در این جعبه دنده ها توسط پمپ روغن انجام می شود.

1- گیربکس اصلی (جعبه دنده پیش دستگاه )Head stock

2-گیربکس نورتون (جعبه دنده پیچ بری)

3- گیربکس آپرون (سوپرت نگهدار رنده)

فروش قطعات وتامین ابزار جانبی ماشین های تبریز

فرجاد : 09127612916

جهت بررسی مشکل ماشین تراش و مشاوره فنی با ما تماس بگیرید

مبارکی : 09124175762

دفتر فنی: 02166394512

گیربکس اصلی یا هد استوک تراش تبریز



گیربکس اصلی یا جعبه دنده ی هد استوک در تراش تبریز به گیربکسی گفته می شود که گشتاور و سرعت مورد نیاز اسپیندل یا سه نظام را تامین می کند.

گیربکس اصلی از تعدادی شفت ودنده تشکیل شده وبه کمک اهرم ها  وماهک ها  با تعویض دنده ها ، دورهای مختلف سه نظام را تامین می کند .همچنین سیستم کلاچ وشفت کلاچ نیز در این گیربکس قرار دارد که برای خنک کاری صفحات کلاج  و روانکاری بلبرینگ های آن باید مدام تحت پاشش روغن قرار دشته باشد.

بنابراین روانکاری و تامین روغن در بخش های مختلف این گیربکس بسیار مهم است .

جهت بررسی مشکل ماشین تراش و مشاوره فنی با ما تماس بگیرید

مبارکی : 09124175762

دفتر فنی: 02166394512

گلویی یا هد استوک تراش تبریز Head Stock

محور اسپیندل یا گلویی در تراش تبریزنیروی دورانی گیربکس را به سه نظام منتقل می کند و توسط دو عدد بلبرینگ یاتاقان بندی شده وحول محور خود می چرخد.

این بیرینگ ها یا بلبرینگ ها گران قیمت بوده واز قسمت های مهم و حساس ماشین محسوب می شود.

 بلبرینگ های گلویی تراش تبریزدر دقت و کیفیت سطح ماشینکاری نقش موثری دارند و اگر به طور مداوم روغن کاری نشوند دچار فرسودگی شده و باعث بروز لقی می شود .

 در دستگاه تراش تبریزپایین آمدن کیفیت سطح ماشینکاری و کرنجه کردن ابزار از عواقب خرابی بلبرینگ های گلویی است .

تعمیر دریل رادیال چین و چک ZJ

تیم فنی ما به صورت تخصصی و فنی مهندسی  بر روی تعمیر دریل چینی با برند ZJ  کار می کنند وبه روش های کاملا حرفه ای مشکلات دریل رادیال  اعم از برق ,مکانیک,هیدرولیک را بررسی نموده و مطابق با ساختار اولیه کارخانه مشکل دریل رادیال را رفع می کنند.

همچنین ما امکان اورهال و باز سازی کامل دریل رادیال ZJ  در کارگاه خود را داریم .

امکان تهیه قطعات اصلی و تهیه قطعات غیر اصلی با کیفیت بالا وجود دارد .

اساتید ماشین افزار تهران بین 20 تا30 سال در صنعت کسب تجربه کرده اند و کاملا بر سیستم های مکانیکی ,هیدرولیکی ,برقی ,الکترونیک اشراف دارند

با ما تماس بگیرید.

فرجاد : 09127612916

مبارکی :09124175762

نصب خط کش و نشانگر دیجیتال بر روی ماشین های تبریز



برای اطلاع از قیمت خط کش دیجیتال و لوازم مورد نیاز برای نصب با شماره  02166393900  تماس بگیرید و برای بررسی مسائل فنی با مهندس سمنانی 09121473023 تماس بگیرید.

پمپ روغن و چشمی روغن نمای گیربکس اصلی تراش تبریز



دستگاه تراش تبریز از یک پمپ دنده ای در گیربکس اصلی جهت جابجایی و پمپاژ روغن در داخل گیربکس و گلویی بهره می برد. برای کنترل میزان سطح روغن گیربکس اصلی یک ساید گلاس یا چشمی روغن نما پشت گیربکس طراحی شده و یک چشمی روغن نیز روی گیربکس و در مقابل دید اپراتور در نظر گرفته شده تا همواره کارکرد صحیح پمپ روغن را بتواند کنترل کند.

ماشین سازی تبریز همچنین در مسیر جریان روغن دستگاه تراش  یک فیلتردر نظر گرفته تا روغن گیربکس همواره پالایش شده و از نفوذ براده های فلزی وکثافات به قسمت های حساس دستگاه جلوگیری شود.

به توصیه های ماشین سازی تبریز در کتابچه راهنما مراجعه کنید و مطابق با دستورالعمل  های گفته شده در زمان مناسب نسبت به تعویض روغن و فیلتر دستگاه تراش خود اقدام کنید.

فروش قطعات وتامین ابزار جانبی ماشین های تبریز

فرجاد : 09127612916



گیربکس نورتون یا جعبه دنده پیچ بری تراش تبریز



ماشین تراش تبریز برای انجام عملیات پیچ بری از گیربکس نورتون یا جعبه دنده پیچ بری استفاده می کند .

جعبه دنده پیچ بری زیر گیربکس اصلی نصب شده و امکان هماهنگی بین دوران سه نظام و حرکت سوپرت را طبق جدول پیچ بری فراهم میکند تا اپراتور بتواند در گام های مختلف پیچ تراشی کند.

این گیربکس به وسیله یک پمپ پیستونی روغنکاری می شود .

پمپ روغن گیربکس پیچ بری ، نیروی حرکتی خود را ازهمین گیربکس می گیرد و با حرکت رفت وبرگشت روغن را پمپاژ می کند.

روغن از یک صافی عبور کرده و توسط پمپ به قسمت های مختلف گیربکس نورتون پمپاژ می شود.بر روی گیربکس نورتون یک چشمی روغن نما یا ساید گلاس نصب شده تا امکان کنترل سطح روغن گیربکس وجود داشته باشد همچنین جهت کنترل صحت عملکرد پمپ یک چشمی روغن نما روی گیربکس نصب شده .

توجه داشته باشید برای  کنترل سلامت پمپ روغن بهتر است گیربکس پیچ بری را در سرعت بالا قرار دهید تا پمپ روغن پاشش روغن را روی چشمی نشان دهد.

گیربکس آپرون یا جعبه دنده حامل رنده بند تراش تبریز



سوپرت دستگاه تبریز روی ریل های ماشین سوار شده و امکان حرکت طولی و عرضی را برای رنده بند فراهم می کند.

سوپرت توسط جعبه دنده آپرون حرکت و کنترل می شود .

در دستگاه تراش تبریز گیربکس آپرون به وسیله یک پمپ پیستونی روغنکاری می شود این پمپ زیر گیربکس آپرون نصب شده و به کمک یک بازو و بادامک نیروی رفت و برگشت خود را از جعبه دنده می گیرد.

برای کنترل سطح روغن گیربکس سوپرت یک چشمی روغن نما یا ساید گلاس روی بدنه جعبه دنده سوپرت نصب شده ولی برای کنترل صحت عملکرد پمپ روغن چشمی خاصی در این ماشین در نظر گرفته نشده .

بهتراست برای صحت عملکرد پمپ روغن از تکنسین مکانیک کمک بگیرید.
