سوپرت تراش تبریز چگونه کار می کند؟

سوپرت طولی تراش تبریز زیر سدل نصب شده ونیروی محرکه خود را از طریق میل اتومات ویا میل پیچ و گیربکس نورتون میگیرد

سوپرت طولی در راستای طول ریل حرکت می کند و امکان پشتیبانی از ابزار را فراهم می کند

قطعات یدکی دستگاه تراش TN50

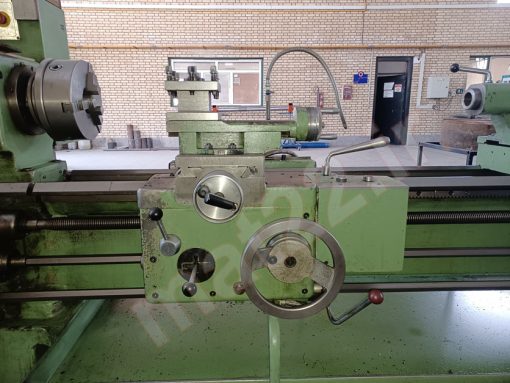

اجزای سوپرت تراش تبریز

سوپرت تراش تبریز از اجزای زیر تشکیل شده که جدا گانه به توضیح آن خواهیم پرداخت

1- سدل

2- گیربکس آپرون

3- لیور یا اهرم انتخاب جهت

4- هندویل یا ورنیه دستی حرکت طولی

5- اهرم پیچ بری

6-اهرم کلاچ

7-هندویل یا ورنیه حرکت عرضی

8- سوپرت فوقانی

9-سوپرت عرضی

10- ابزار گیریا قلم بند



فروش قطعات ماشین سازی تبریز

فرجاد : 09127612916



1- سدل



سدل بر روی ریل های یا بد دستگاه قرار گرفته و امکان حرکت طولی سوپرت را فراهم می کند.

سایر اجزای ساپورت بر روی سدل نصب شده و همزمان با آن حرکت می کنند.



2-  گیربکس آپرون



گیربکس اپرون یا گیربکس سوپرت در دستگاه تراش تبریز از قسمت های مهم ماشین محسوب  می شود.

گیربکس آپرون زیر سدل نصب شده و کنترل حرکت سوپرت به کمک آن انجام می شود.

جهت بررسی مشکل ماشین تراش و مشاوره فنی با ما تماس بگیرید

مبارکی : 09124175762

دفتر فنی: 02166394512



نحوه کارکرد گیربکس آپرون تراش تبریز و اجزای داخلی آن

گیر بکس آپرون نیروی خود را به کمک میل اتومات از گیربکس اصلی می گیرد .



میل اتومات در تراش تبریز به شکل شش گوش طراحی شده و توسط سه پری اتومات نیروی دورانی را به گیربکس آپرون منتقل می کند.



سه پری اتومات تراش تبریز



سه پری اتومات داخل بوشینگ کار میکند . سه پری اتومات به کمک سه عدد ساچمه فنر نیروی خود را به بوشینگ می دهد .

فروش قطعات ماشین سازی تبریز

فرجاد : 09127612916



ساچمه فنر تراش تبریز



مجموعه ساچمه فنر داخل کاسه تسمه خورقرار می گیرد به طوری که هم امکان انتقال نیروی اتومات را فراهم می کند وهم امکان حرکت سریع محور توسط موتور خرگوشی را فراهم می کند.



کاسه تسمه خور



بوشینگ یا کاسه تسمه خور در حالی که نیروی خود را از میل اتومات می گیرد می تواند به کمک یک تسمه و پولی  نیروی دورانی خود را از موتور حرکت سریع یا خرگوشی نیز دریافت کند در این حالت سه پری اتومات مانند یک بلبرینگ یکطرفه یا بک استاپ عمل کرده و امکان دوران سریع بوشینگ را می دهد.

بوشینگ نیروی دورانی خود را به چرخ دنده حلزونی یا ورم می دهد .



ورم برقی



ورم یک دنده مارپیچ است که می تواند گشتاور بالایی را انتقال دهد .

ورم یا دنده مارپیچ نیروی خود را به چرخ دنده برنجی می دهد و سپس نیرو داخل گیربکس به کمک دنده های فولادی به محور عرضی یا طولی منتقل می شود.

فروش قطعات ماشین سازی تبریز

فرجاد : 09127612916



3- لیور یا اهرم انتخاب جهت





برای انتخاب محور عرضی یا طولی و همچنین جهت حرکت محورها از لیور یا اهرم اتوماتیک استفاده میشود.

لیور یک اهرم چهار وضعیتی می باشد که جهت و محور را می توان با آن انتخاب نمود.

لیور می تواند شیفتر ها ی داخل گیربکس را جابجا کند .

دو عدد شیفتر کار درگیری چرخ دنده های فولادی داخل گیربکس آپرون را انجام می دهند.





چرخ دنده های انتقال نیرو و چرخ دنده های هرزگرد به وسیله شفت یا پین در بدنه گیربکس  نصب شده اند.





چرخدنده های هرز گرد در واقع واسطه انتقال نیرو و کوپل دندهای اصلی را بر عهده دارند.



شیفتر بال دار محور طولی  و شیفتر ساده محور عرضی را درگیر می کند.



فروش قطعات ماشین سازی تبریز

فرجاد : 09127612916



4- هندویل یا ورنیه دستی حرکت طولی

هندویل یا فلکه دستی امکان حرکت دستی سوپرت را برای اپراتور فراهم می کند.

روی فلکه دستی یک رینگ مدرج نصب شده که به آن ورنیه گفته می شود و مقدار بار دهی دقیق را فراهم می کند.

هندویل در واقع میل پیچ محور عرضی را می چرخاند و باعث حرکت دستی محور عرضی خواهد شد.





جهت بررسی مشکل ماشین تراش و مشاوره فنی با ما تماس بگیرید

مبارکی : 09124175762

دفتر فنی: 02166394512

5- اهرم پیچ بری



کار دیگر سوپرت فراهم کردن عملیات پیچ بری می باشد.

در ماشین تراش تبریز امکان پیچ بری توسط اهرمی که به همین منظور روی گیربکس آپرون نصب شده فراهم شده است.

این اهرم یک نیم مهره برنزی را با میل پیچ درگیر میکند



 و یک بوش چدنی نیم مهره از میل پیچ پشتیبانی می کند.



میل پیچ نیروی خود را از گیربکس نورتون می گیرد.



نیم مهره برنزی پیچ بری در هنگام درگیری با میل پیچ موجب حرکت هماهنگ سوپرت نسبت به سه نظام می شودو بدین صورت میتوان با ماشین تراش انواع پیچ ها  با گام های متفاوت را تراشید.

فروش قطعات ماشین سازی تبریز

فرجاد : 09127612916



6-اهرم کلاچ



برای اینکه اپراتور بتواند دوران سه نظام را کنترل کند از اهرم کلاچ استفاده می شود.

اهرم کلاچ یا دسته کلاچ تراش تبریز به وسیله شش گوش کلاچ یا شش پری با یک شفت شش گوش درگیر است و دوران شفت کلاچ را فراهم می کند.



به شش پری کلاچ اهرم راه انداز کلاچ نیز گفته می شود.





جهت بررسی مشکل ماشین تراش و مشاوره فنی با ما تماس بگیرید

مبارکی : 09124175762

دفتر فنی: 02166394512



7-هندویل یا ورنیه حرکت عرضی



نیروی خروجی از گیربکس آپرون می تواند توسط شفت پینیون به میل پیچ و مهره چدنی محور عرضی  و یا به چرخ دنده محور طولی منتقل شود.



میل پیچ مهره عرضی یک میل پیچ دنده کبریتی می باشد که داخل مهره چدنی امکان حرکت محور عرضی را فراهم می کند.



مهره چدنی زیر سدل نصب شده وبه کمک میل پیچ امکان حرکت محور عرضی را فراهم می کند.



میل پیچ توسط بلبرنگ های کف گرد و مهره چاکنت بر روی بدنه سدل مهار شده و باید کمترین لقی را داشته باشد.



اپراتوربه کمک هندویل یا فلکه دستی نیز می تواند میل پیچ عرضی را کنترل کرده و میزان بار دهی را کنترل نماید.

فروش قطعات ماشین سازی تبریز

فرجاد : 09127612916



8- سوپرت فوقانی



سوپرت فوقانی بر روی سدل نصب شده و در راستای طول ریل حرکت می کند این ساپورت حامل قلم بند یا ابزار گیر می باشد.

سوپرت فوقانی به صورت دستی و به کمک میل پیچ و مهره چدنی فوقانی حرکت می کند.



میل پیچ مهره طولی به کمک یک مهره چاکنت بر روی یاتاقان خود محکم می شود.



این سوپرت امکان زاویه تراشی ،داخل تراشی و بار دهی دقیق را فراهم می کند.

سوپرت فوقانی به کمک گوه لقی گیری می شود

گوه یا شمشیری بین کشویی متحرک و بدنه قرار میگیرد و با تنظیم پیچ می تواند لقی را به حد اقل خود برساند.



جهت بررسی مشکل ماشین تراش و مشاوره فنی با ما تماس بگیرید

مبارکی : 09124175762

دفتر فنی: 02166394512



9- سوپرت عرضی

سوپرت عرضی در راستای عرض ماشین حرکت می کند و امکان بار دهی یا پیشانی تراشی را به اپراتور می دهد

این محور به کمک گوه یا شمشیری لقی گیری می شود

گوه به کمک یک پیچ در جای خود تنظیم میشود



10- ابزار گیریا قلم بند

توضیح : قلم بند بر روی سوپرت فوقانی یا سوپرت طولی نصب شده و جهت بستن رنده تراشکاری یا ابزار مورد نظر به کار میرود
