مهره چاکنت میل پیچ عرضی تراش تبریز TN50

ساپورت دستگاه تراش تبریزTN50

ساپورت یا کالسکه یک ارابه چدنی ماشین کاری شده است که بین سه نظام و مرغک قرار دارد

سوپورت   در دو راستای طولی و عرضی وبر روی ریل های دستگاه تراش حرکت می کند

وظیفه اصلی سوپورت پشتیبانی,هدایت و تغذیه ابزار در حین کار است

قطعات یدکی دستگاه تراش تبریز TN50

اجزای اصلی سوپرت دستگاه تراش چیست؟

شاید از مهم ترین اجزا ساپورت یک دستگاه تراش بتوان به موارد زیر اشاره کرد

• سدل (saddle) یا بدنه اصلی که روی بستر دستگاه سوار شده ودر راستای طولی محور xحرکت می کند
• جعبه آپرون (Apron) یا گیربکس اتومات که زیر سدل نصب شده است و کار انتقال نیروی دورانی از میل اتومات و میله پیچ بری را به محورها به عهده دارد.
• کشویی عرضی (cross slide) محورy که حرکت در جهت عرض ریل ها را انجام می دهد
• سوپرت فوقانی (compound rest) که قلم بند بر روی آن استوار شده و امکان مخروط تراشی و انحراف زاویه ابزار را فراهم می کند.
• قلم بند(tool post) یا ابزار گیر که ابزار تراش و برش روی آن بسته می شود.

برای سرویس تعمیر و یا رفع ایراد تمامی ماشین های ابزار با تیم فنی ما تماس بگیرید.

دفتر فنی: 02140663507

سوپرت عرضی دستگاه تراش تبریزTN50

حرکت درراستای عرضی سوپورت دستگاه تراش تبریز توسط میل پیچ و مهره عرضی انجام می شود

میل پیچ توسط بلبرینگ کف گرد و مهره چاکنت یاتاقان بندی شده است.

میل پیچ سوپورت عرضی دستگاه تراش

میل پیچ یا ماردون عرضی در واقع یک شفت فولادی است که بصورت دنده کبریتی ماشین کاری شده ونیروی حرکتی ساپورت

را از جعبه دنده آپرون به ساپورت منتقل می کند. میل پیچ از دو طرف بر روی بدنه سوپورت saddle  یاتاقان بندی شده است.

چگونه میتوان زمان ماشینکاری را کاهش داد

در کنار عوامل مختلفی که بر روی زمان ماشینکاری قطعات نقش دارد میتوان

برای سهولت در ماشین کاری , افزایش دقت ماشینکاری و همچنین کاهش زمان ماشینکاری از خط کش و نمایشگر دیجیتال استفاده کنید.

با نصب تجهیزات پیشرفته روی ماشین الات خود ازبالا بردن راندمان تولید لذت ببرید.

نصب خط کش دیجیتال دستگاه تراش دو متر

برای اطلاع از قیمت خط کش دیجیتال و لوازم مورد نیاز برای نصب با شماره 02166393900 تماس بگیرید و برای بررسی مسائل فنی با مهندس سمنانی 09121473023 تماس بگیرید.

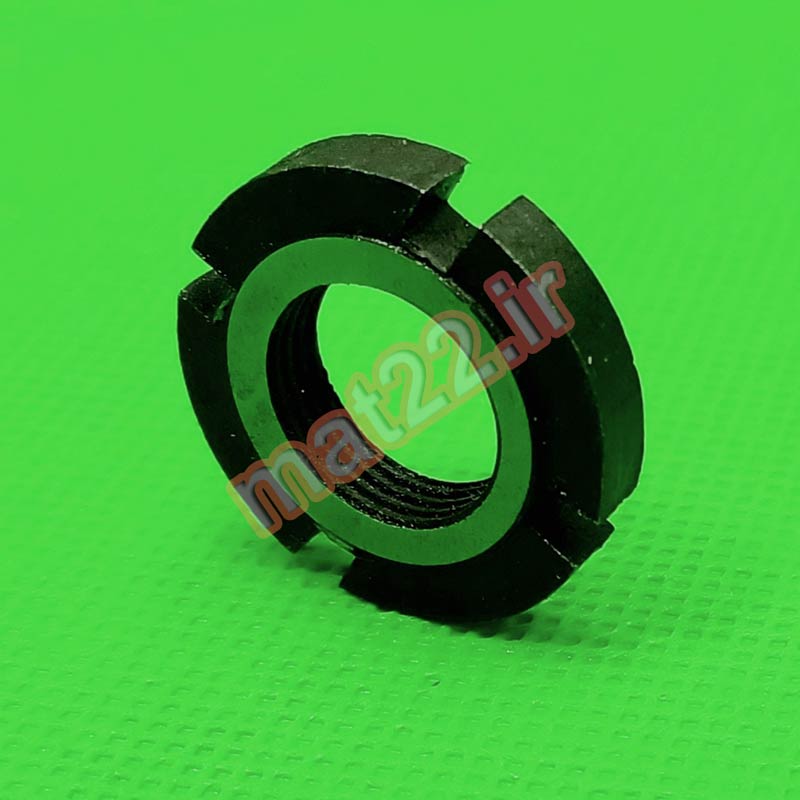

مهره چاکنت میل پیچ عرضی تراش تبریز

در ماشین تراش تبریز جهت تنظیم و لقی گیری میل پیچ عرضی از مهره چاکنت استفاده می شود.

تعویض مهره تنظیم  سوپرت عرضی تراش تبریز TN50

قبل از اقدام برای تعویض مهره تنظیم عرضی میبایست میزان فرسودگی میل پیچ توسط تعمیر کار مکانیک بررسی گردد زیرا ممکن است بروز مشکل در حرکت عرضی به دلایلی مانند تنظیم گوه ها یا شمشیری ها ویا مهره انتهایی پیچ عرضی بستگی داشته باشد.

تعویض مهره انتهایی پیچ عرضی تراش تبریز

در دستگاه تراش تبریز TN50 مهره چاکنت عرضی از جنس فولاد ساخته شده و در صورت کار کرد زیاد ممکن است در معرض فرسایش قرار گیرد

تعویض و نصب مهره جدید باید توسط تعمیر کاران با تجربه انجام پذیرد تا ساپورت عرضی از روانی و کیفیت لازم برخوردار باشد.

این قطعه جزو قطعات پر مصرف محسوب شده و جهت تنظیم لقی میل پیچ عرضی محور y از اهمیت بالایی برخوردار است.

نگهداری و تعمیرکشویی عرضی تراش تبریز TN50

کشویی عرضی تراش تبریز بر روی سدل ودر راستای محور y حرکت میکند.

حرکت کشویی توسط میل پیچ و مهره چدنی صورت میگیرد.

گاهی ممکن است محور عرضی تراش تبریز دچار لقی شده و کیفیت ماشین کاری کاهش یابد .خرابی مهره چاکنت میتواند از عوامل موثر در این موضوع باشد.

پس از تعویض میل پیچ و مهره و مهره تنظیم عرضی باید به نکات زیر توجه کرد.

-از روانی و حرکت یکنواخت ساپورت عرضی به صورت دستی وبه کمک هندویل ورنیه در کل طول  مسیر مطمئن شوید.

- لقی و خلاصی ورنیه سوپورت عرضی با ید در حد مجاز باشد.

- مطمئن شوید سیستم روانکاری به خوبی کار می کند و روغنکاری میل پیچ مهره عرضی به خوبی انجام می شود.

-سوپورت عرضی در هنگام حرکت اتومات پیشروی وخرگوشی سریع میبایست دارای حرکت نرم و یکنواخت باشد و هیچ صدای غیر عادی نداشته باشد.

جهت مشاوره فنی رایگان از متخصصان ما در این زمینه کمک بگیرید.

دفتر فنی: 02140663507

دلایل لقی در ساپورت عرضی دستگاه تراش

ساپورت عرضی دستگاه تراش یا کشویی عرضی به دلایل گوناگون دچار لقی بیش از حد یا سفتی بیش از حد خواهد شد

از مهم ترین دلایل لقی محور عرضی تراش تبریز  می توان به موارد زیر اشاره کرد

• لقی در راستای حرکت عرضی کشویی که ناشی از فرسودگی پیچ سوپرت عرضی ویا مهره چدنی سپورت عرضی می باشد .همچنین فرسودگی بلبرینگ ها و یا مهره چاکنت انتهای محور میتواند از عوامل دیگر این مشکل باشد
• لقی جانبی کشویی که بصورت حرکت غیر یکنواخت به چپ وراست صورت می گیرد وناشی از فرسودگی ریل ها یا گوه ی محور y میباشد

قبل از خرید هر نوع قطعه با تکنیسین های مجرب ما تماس بگیرید شاید با سرویس و یا انجام تنظیمات مشکل ماشین تراش شما رفع گردد.

دفتر فنی: 02140663507

فروش مهره چاکنت میل پیچ  عرضی تراش تبریز

قیمت  مهره انتهای پیچ عرضی تراش تبریزبا توجه به کیفیت قطعات دارای تنوع گوناگون می باشد.

لطفا برای تهیه و خرید قطعات یدکی  دستگاه تراش تبریز TN50  با ما تماس بگیرید ویا در واتساپ پیام بگذارید.

فرجاد 09127612916
